Masukkan / Kembalikan Pengukur Kerugian Dengan Sumber Cahaya Outlet Sumber Cahaya Tunggal Eksternal

Masukkan/Kembalikan Pengukur Kerugian Berdasarkan Sumber Cahaya Outlet Sumber Cahaya Tunggal Eksternal

kamu8503+kamu82021Pengukur kerugian sisipan/pengembalian dan pengukur daya adalah instrumen tampilan langsung yang ringkas untuk memudahkan pengukuran kerugian pengembalian, kerugian penyisipan, dan daya.Dengan satu port keluaran, meteran ini sangat mudah digunakan dan ideal untuk produsen jumper kabel fiber.

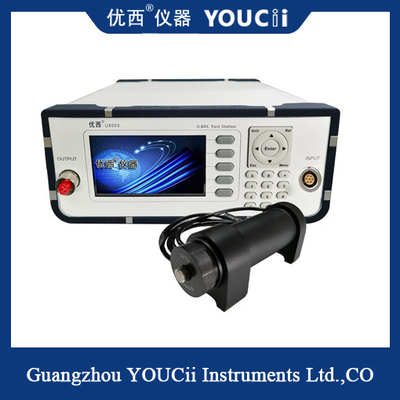

Itukamu8503+kamu82021adalah Memasukkan/Mengembalikan Pengukur Kerugian dengan Sumber Cahaya Eksternal.Integrasi konektor refleksi balik ultra-rendah FC/APC pada port keluaran memungkinkan penggunaan jumper hibrid untuk mengakomodasi pengukuran dengan berbagai jenis konektor tanpa mengorbankan rentang pengukuran return loss.Ketika perangkat yang diuji (DUT) dihubungkan ke jumper dan output DUT dihentikan, return loss DUT akan ditampilkan.

Spesifikasi

Apa itu kerugian pengembalian?

Ketika sinyal serat optik masuk atau keluar dari komponen perangkat optik (seperti konektor serat optik), diskontinuitas dan ketidaksesuaian impedansi akan mengakibatkan hilangnya daya sinyal yang dipantulkan atau digaungkan, dipantulkan atau dikembalikan, yaitu Return loss, Return Loss (RL) .Insertion loss merupakan pengukuran nilai sinyal yang dihasilkan ketika link optik mengalami loss, sedangkan return loss merupakan pengukuran nilai kehilangan sinyal yang dipantulkan saat link optik menemui akses komponen.

Rumus perhitungan: RL=-10 lg (P0/P1), P0 menunjukkan daya optik yang dipantulkan, P1 menunjukkan daya optik masukan.

Nilai return loss dinyatakan dalam dB dan biasanya bernilai negatif, sehingga semakin besar nilai return loss maka semakin baik, dengan spesifikasi tipikal berkisar antara -15 hingga -60 dB.Menurut standar industri, kehilangan kembali konektor serat optik yang dipoles Ultra PC harus lebih besar dari 50dB, dan kehilangan kembali konektor yang dipoles miring biasanya lebih besar dari 60dB.Jenis PC harus lebih besar dari 40dB.Untuk serat multimode, nilai RL tipikalnya adalah antara 20 dan 40 dB.
