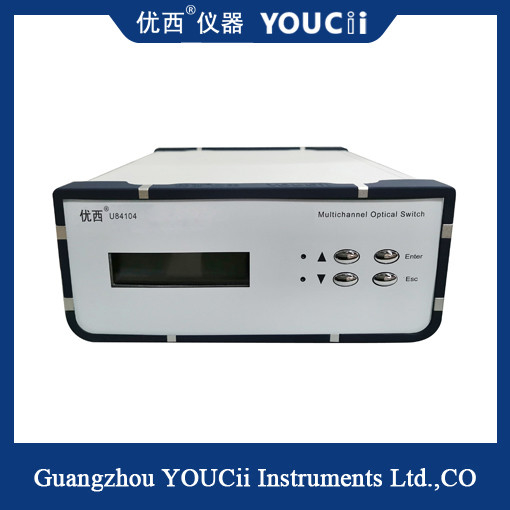

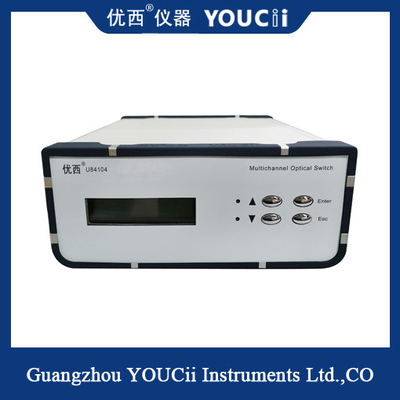

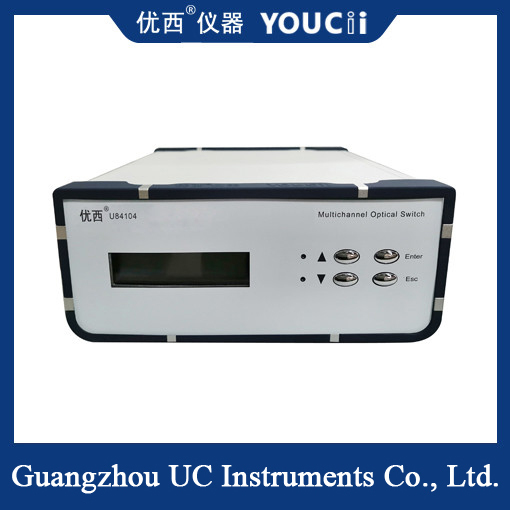

Sakelar Optik Desktop 1x4 Kerugian Penyisipan Kecil Kecepatan Switching Cepat
Sakelar optik mode tunggal FSW1×4-SM-C adalah perangkat dengan fungsi switching jalur optik multi-saluran yang dikembangkan oleh Guilin Julian Technology Co., LTD. Ia terutama memiliki kegunaan berikut:
1. Pemantauan optik multi-saluran dalam sistem transmisi optik;
2. LAN multi-sumber cahaya/sakelar otomatis detektor, sistem pemantauan dinamis multi-titik penginderaan cahaya;
3. Sistem pengujian optik untuk serat optik, perangkat optik, jaringan, dan pengujian kabel rekayasa lapangan;
4. Pemasangan dan penyesuaian perangkat optik.
Indikator teknis:
▲Panjang gelombang uji: 1310nm, 1550nm
▲Jenis serat optik: mode tunggal
▲Antarmuka optik: FC/PC
▲Kerugian penyisipan: ≤1dB
▲Kerugian balik: ≥45dB
▲Crosstalk: ≤-70dB
▲Waktu switching: ≤12ms (switching berurutan dari saluran yang berdekatan)
▲Keterulangan: ≤±0.02dB
▲Umur: ≥3×107 kali
▲Suhu pengoperasian: -20~ +60℃
▲Suhu penyimpanan: -40 ~ +70℃
▲Catu daya: 220V AC
▲Antarmuka kontrol: RS-232
▲Dimensi sasis: 290mm x 120mm x 260mm
| Model |
U84104 |
| Panjang gelombang pengoperasian |
1260 ～ 1650nm |
|
Panjang gelombang uji
|
1310nm / 1550 nm |
|
Kerugian penyisipan
|
≤1.2 dB |
|
Keterulangan
|
≤±0.05 dB |
|
Kerugian balik
|
≥50dB |
|
Crosstalk
|
≥55dB |
| Kerugian bergantung panjang gelombang |
≤0.25 |
|
Kerugian bergantung polarisasi
|
≤0.05 |
|
Waktu switching
|
≤ 10ms(Switching berurutan yang berdekatan)
|
|
Jenis serat
|
SM(9/125um,Serat penjaga polarisasi) |
|
Bentuk konektor
|
FC/PC |
|
Port pemantauan
|
RJ45,RS-232 |
|
Catu daya kerja
|
Ganda AC: 85 ~ 264 V (50/60Hz)
|
|
Suhu pengoperasian
|
-5 ～ + 60℃ |
|
Suhu penyimpanan
|
-40 ～ + 80°C |
|
Jenis sasis
|
Kotak desktop(245×105×325 mm) |
Sakelar optik adalah perangkat yang mengontrol status switching dari sebuah sirkuit melalui sinyal optik.Ia biasanya terdiri dari elemen peka cahaya, penguat sinyal, sirkuit pemicu, dan sirkuit switching.Ketika diterangi oleh cahaya, elemen peka cahaya menghasilkan muatan yang dihasilkan oleh cahaya, yang diperkuat dan diubah menjadi sinyal digital oleh sirkuit pemicu, yang pada akhirnya mengontrol penutupan atau pembukaan sirkuit switching.
