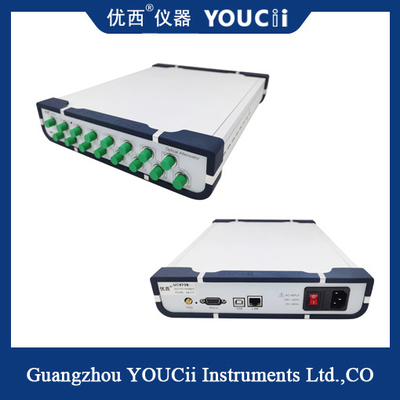

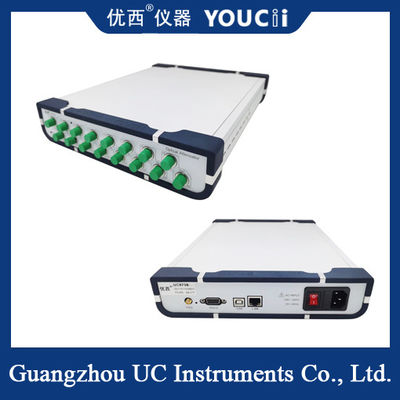

4/8 Channel Optik Dikendalikan Optik Attenuator Beberapa perangkat dapat Cascaded
Pengujian Transceiver Optik
Dalam pengukuran kesalahan multi-saluran modul transceiver optik, pengukuran data paralel direalisasikan;
Dalam pengukuran sensitivitas modul penerima optik, input daya optik paralel, cepat dan akurat disediakan;
Waktu stabilitas kontrol daya optik 100 ms, sangat meningkatkan efisiensi tes.
Uji terintegrasi jaringan optik
Saat mengintegrasikan dan menguji peralatan jaringan untuk menguji kinerja transmisi jaringan dan manajemen jaringan.
Fitur
Pengaturan cepat dan akurat dari attenuasi dan daya optik, Waktu pengaturan: 100 ms
Atenuator multi-saluran diatur pada saat yang sama dan beberapa port diukur secara bersamaan, sehingga menghemat banyak waktu pengukuran.
Dibangun dalam OPM presisi tinggi memastikan stabilitas dan akurasi.
Antarmuka pengguna grafis yang sederhana dan intuitif, pratinjau data multi-saluran, status tes adalah sekilas.
Karakteristik instrumen:
▲Optical attenuation dan output daya optik dapat diatur dengan cepat dan akurat.
▲Multi-channel attenuator diatur pada saat yang sama, dan beberapa port diukur pada saat yang sama, menghemat banyak waktu pengukuran.
▲Meter daya optik presisi tinggi yang dibangun di dalamnya memastikan stabilitas dan akurasi pemantauan daya.
▲ukuran kecil, struktur kompak, operasi sederhana, antarmuka pengguna grafis intuitif, pratinjau data multi-saluran, status tes sekilas.
Spesifikasi
| Model # |
U8734 4Ch. |
U8738 8Ch. |
| Jangkauan Attenuator |
0 ~ 40 dB |
| Panjang gelombang kalibrasi |
1270 / 1286 / 1290 / 1295 / 1300 / 1305
1310 / 1330 / 1510 / 1530 / 1550
|
| Kerugian Penempatan |
≤1,5 dB |
| Jenis Serat |
9/125 um mode tunggal |
| Jenis konektor |
Konektor FC/UPC |
| Keakuratan Attenuasi |
≤ ± 0,1 dB (0 ~ 25 dB),
≤ ± 0,02 dB Dengan kontrol daya
|
| Kemungkinan diulang |
≤ ±0,02 dB |
| Rata-rata waktu PM monitor |
1 ~ 1000ms |
| Waktu Pengendalian |
100ms |
| Kecepatan Transisi Atenuasi |
0.1 ~ 50 dB/s |
| Kembali Kerugian |
> 45 dB |
| Kekuatan masukan maksimum yang aman |
+20dBm |
| Antarmuka Komunikasi |
RS232, USB, RJ45 Kontrol oleh PC |
| Periode Kalibrasi Kembali |
2 tahun |
| Suhu Operasi |
0 ̊ +40°C |
| Suhu penyimpanan |
-30 ̊+80°C |
| Kekuatan |
100 ~ 240 V |
| Dimensi |
235 mm W, 55 mm H, 320 mm D |
| Berat badan |
30,0 kg |
