1310/1550 Nm Ganda - Probe Instrumen Rugi Penyisipan Panjang Gelombang Bawaan

1310/1550 Nm Dual-Wavelength Insertion Loss Instrumen Probe Built-In

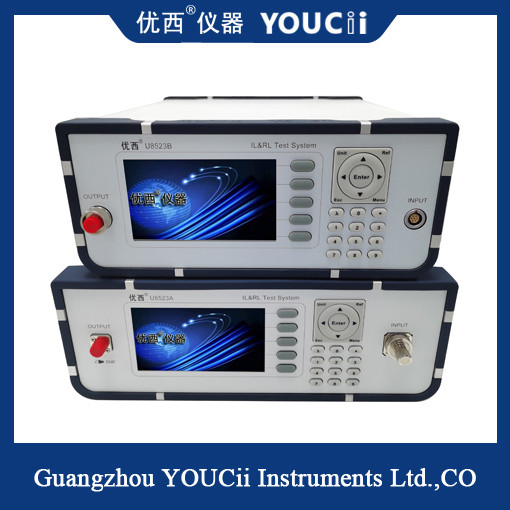

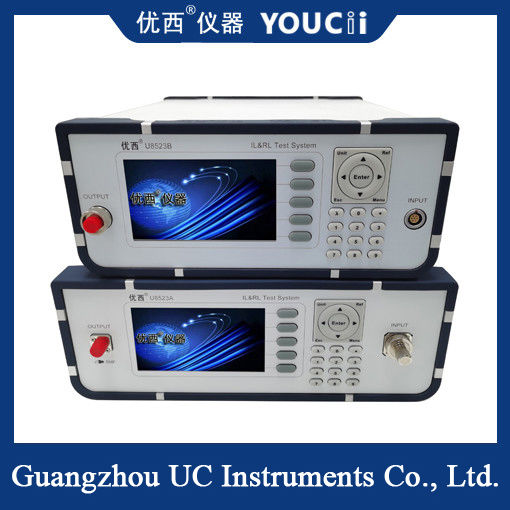

U8523A 1310/1550 nm reflektor belakang sumber cahaya ganda / pengukur daya adalah desktop, layar LCD langsung menampilkan, stopkontak sumber cahaya tunggal, mengukur kehilangan balik, kehilangan penyisipan dan pengukuran langsung instrumen daya optik.Sangat cocok untuk pengukuran komponen komunikasi optik, sistem dan konektor serat optik dan kabel.

U8523A memiliki sumber cahaya panjang gelombang 1310nm/1550nm bawaan dan papan probe U88201 bawaan di sasis.Konektor refleksi belakang ultra-rendah FC/APC terintegrasi di port output, dan jumper hybrid dapat digunakan untuk mengakomodasi pengukuran berbagai jenis konektor tanpa memengaruhi rentang pengukuran kerugian pengembalian.Ketika perangkat yang diuji (DUT) dihubungkan ke terminal output jumper DUT, return loss dari perangkat yang diuji ditampilkan.

Spesifikasi

Apa itu kerugian pengembalian?

Ketika sinyal serat optik masuk atau keluar dari komponen perangkat optik (seperti konektor serat optik), diskontinuitas dan ketidakcocokan impedansi akan menghasilkan kerugian daya sinyal yang dipantulkan atau digaungkan, dipantulkan atau dikembalikan, yaitu Return Loss, Return Loss (RL) .Insertion loss adalah pengukuran nilai sinyal yang dihasilkan saat optical link mengalami loss, sedangkan return loss adalah pengukuran nilai signal loss yang dipantulkan saat optical link menemui akses komponen.

Rumus perhitungan: RL=-10 lg (P0/P1), P0 menunjukkan daya optik yang dipantulkan, P1 menunjukkan daya optik masukan.

Nilai return loss dinyatakan dalam dB dan biasanya negatif, jadi semakin besar nilai return loss, semakin baik, dengan spesifikasi berkisar antara -15 sampai -60 dB.Menurut standar industri, kerugian pengembalian konektor serat optik Ultra PC yang dipoles harus lebih besar dari 50dB, dan kerugian pengembalian konektor serat optik yang dipoles miring biasanya lebih besar dari 60dB.Jenis PC harus lebih besar dari 40dB.Untuk serat multimode, nilai RL tipikal adalah antara 20 dan 40 dB.
