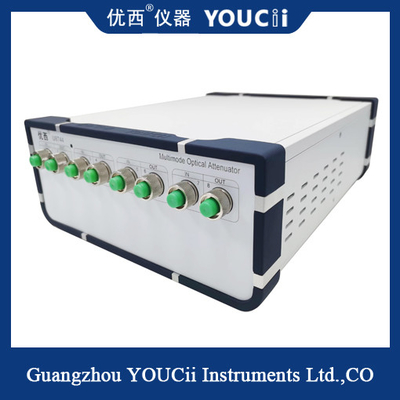

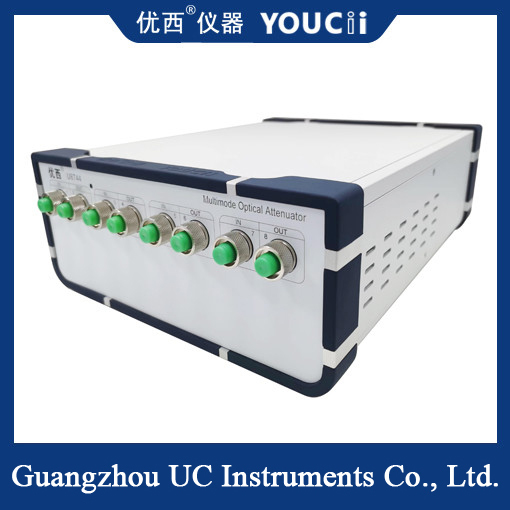

Perata Optik yang Dikendalikan Secara Optik Multimode Dapat Dikaskade
Pengujian Modul Optik Aktif/Perangkat Optik:
Dalam pengukuran kesalahan multi-saluran dari modul transceiver optik, pengukuran data paralel direalisasikan.
Dalam pengukuran sensitivitas modul penerima optik, ia menyediakan input daya optik yang paralel, cepat, dan akurat;
Waktu stabilitas kontrol daya optik 200ms, sangat meningkatkan efisiensi pengujian.
Pengujian integrasi jaringan komunikasi optik:
Uji kinerja transmisi jaringan dan fungsi manajemen jaringan dalam integrasi jaringan komunikasi optik.
Fitur Produk
Atenuasi optik dan keluaran daya optik dapat diatur dengan cepat dan akurat, dan waktu stabilitas kontrol daya optik kurang dari 200 ms.
Atenuator multi-saluran diatur pada saat yang sama, dan beberapa port diukur secara bersamaan, yang menghemat banyak waktu pengukuran;
Pengukur daya optik presisi tinggi bawaan memastikan stabilitas dan akurasi pemantauan daya;
Pengoperasian sederhana, antarmuka pengguna grafis yang intuitif, pratinjau data multi-saluran, status pengujian sekilas.
Ukuran kecil, struktur ringkas, dua perangkat 4-saluran dikaskade, dapat diidentifikasi sebagai perangkat 8-saluran untuk digunakan.
Spesifikasi
| Model # |
U8744 |
| Rentang Atenuator |
0~35 dB (Tipe 40dB) |
| Panjang Gelombang Kalibrasi (Opsi) |
850 nm |
| Kehilangan Penyisipan |
≤ 1.8 dB Tipe 1.5dB |
| Tipe Serat |
50/125um, 62.5/125um MMF |
| Tipe Konektor |
Konektor FC/UPC |
| Akurasi Atenuasi |
± 0.20 dB (0 ~ 20 dB), ± 0.30 dB (20 ~ 35 dB)
± 0.05 dB (0 ~ 30 dB Dengan kontrol Daya)
|
| Pengulangan |
±0.05 dB |
| Waktu Rata-rata PM monitor |
2~1000 ms |
| Waktu Penyelesaian |
200ms |
| Kecepatan Transisi Atenuasi |
0.1 ~ 35 dB/s |
| Kehilangan Balik |
> 25 dB |
| Antarmuka Komunikasi |
RS232, USB, RJ45 Kontrol oleh PC |
| Daya input aman maksimum |
+17dBm |
| Periode Rekalibrasi |
2 tahun |
| Suhu Operasi |
0～ +40℃ |
| Suhu Penyimpanan |
-30～+80℃ |
| Daya |
100~240 V |
| Dimensi |
245mm L, 105mm T, 320 mm D |
| Berat |
5 kg |
Pengguna lain juga menanyakan pertanyaan berikut:
1.Apa itu atenuator optik variabel?
Atenuator optik variabel digunakan untuk memangkas tingkat daya sinyal optik serat. Aplikasi termasuk meratakan daya yang keluar dari penguat optik di seluruh spektrum serat, dan melindungi fotodetektor di penerima agar tidak kewalahan oleh sinyal yang terlalu kuat.
2.Apa yang dilakukan atenuator untuk serat?
Atenuator digunakan untuk sementara menambahkan jumlah kerugian sinyal yang dikalibrasi untuk menguji margin tingkat daya dalam sistem komunikasi serat optik. Dalam kasus kedua, atenuator dipasang secara permanen dalam tautan komunikasi serat optik untuk mencocokkan tingkat sinyal optik pemancar dan penerima dengan benar.
