155M~11.3Gbps Adaptive Rate Clock Recovery CDR 4Frequency Division

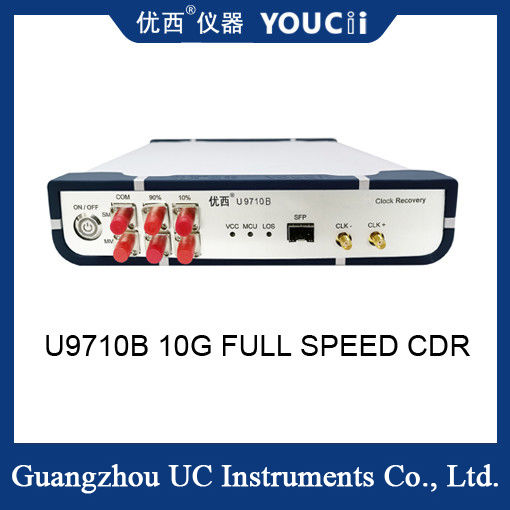

Modul pemulihan jam optik/listrik U9710B mendukung kisaran 155MBd hingga 11,3GBps, pembagian frekuensi 4 kecepatan penuh 10G, dan menyediakan fungsi pemulihan jam standar untuk sinyal optik dan listrik mode tunggal dan multi-mode.
Saat pengambilan sampel osiloskop menguji pola mata optik dan bentuk gelombang, perlu dipicu oleh sumber yang sama dengan sinyal yang diukur.
Modul CDR (pemulihan jam) terutama digunakan di lingkungan pengujian yang memerlukan osiloskop pengambilan sampel untuk menguji peta mata optik, tetapi tidak menyediakan jam pemicu.Aplikasi yang umum adalah pengujian peralatan jaringan optik, atau untuk produk BOB dalam aplikasi PON, karena peralatan optik yang diukur itu sendiri tidak memiliki keluaran jam pembagian frekuensi.Sinyal jam perlu dipulihkan untuk memicu osiloskop pengambilan sampel saat menguji pola mata optik.
Instrumen Pemulihan Jam U9710B adalah instrumen pemulihan jam data adaptif, bandwidth tinggi, spektrum tinggi, berkinerja tinggi, dan berkualitas tinggi.Itu dapat mengekstraksi dan memulihkan jam dan data yang disinkronkan dari sinyal data.Mendukung input sinyal optik, input sinyal listrik dan input sinyal optik sekaligus dalam tiga mode.
| TIDAK |
Indeks teknis |
MAKS |
MIN |
satuan |
| 1 |
Kisaran kecepatan data |
11.3 |
0,155 |
Gbps |
| 2 |
Deteksi kehilangan sinyal internal (LOS) |
128 (kelebihan beban) |
5 (Sensitivitas) |
mV |
| 3 |
Tegangan catu daya (tegangan input catu daya eksternal) |
5.5 |
4 |
V |
| 4 |
Suhu Operasional |
85 |
-40 |
°C |
| 5 |
Waktu naik jam (OC-192)(20%~80%) |
33.1 |
22.2 |
ps |
| 6 |
Waktu henti jam (OC-192)(80%~20%) |
33.7 |
23.9 |
ps |
| 7 |
Frekuensi jam (laju 10,3125Gbps, 2 pembagian frekuensi) |
2.578 |
2.578 |
GHz |
| 8 |
Jitter keluaran (10,3125Gbps) |
1 (nilai tipikal) |
ps |
Bidang aplikasi:
Pengembangan dan produksi modul transceiver optik
Pengembangan dan produksi perangkat/subsistem optik;
Pemasok peralatan sistem inspeksi dan produksi kualitas material yang masuk;
Pemasangan dan pemecahan masalah peralatan sistem;
Parameter utama CDR:
1. Kisaran pemulihan jam: 155Mb/dtk hingga 11Gb/dtk;
2. Kisaran panjang gelombang: 800-1600 nm;
3. Rentang input optik: +3 ~ -15dBm;
4. Jam listrik pemulihan keluaran (4 pembagian frekuensi) rentang: 38,75MHz hingga 2,78GHz;
5. Amplitudo clock keluaran: AC Couple/ 800mVpp pada umumnya;
6. Rasio spektral (dapat dipilih sesuai pengguna) : 10% (CDR) -90% (Output)
7. Mendukung pemulihan jam dari mode tunggal dan sinyal optik multi-mode;
8. Jenis antarmuka optik: slot SFP/SFP+ (LC/PC);
9. Jenis antarmuka listrik: SMA (perempuan 3,5mm);
Tingkat dukungan:
Tarif apa pun dari 155Mbit hingga 11,3Gbit
Keluaran 1/4 jam
