4 Channel Power Optical Meter Alat Uji Optik Presisi Tinggi
Bare-fiber jig adalah opsional untuk pengukur daya optik empat saluran U8204, sehingga pengujian lebih nyaman dan cepat.Layar LCD definisi tinggi ukuran besar menampilkan parameter pengukuran, dan tombol panel dapat langsung mengatur parameter, membuat pengoperasian menjadi sangat sederhana.Pengukur daya mengadopsi metode akuisisi dan pemrosesan data baru, yang memiliki rentang pengukuran daya yang lebih besar, kecepatan respons yang lebih cepat, dan stabilitas yang lebih tinggi.
Deskripsi antarmuka pengguna
1.Layar tampilan
LCD menampilkan pengukuran daya optik real-time, panjang gelombang kerja, nilai referensi daya, dan nilai waktu rata-rata dari dua saluran.
2.kunci
Operasi kontrol dan pengaturan parameter instrumen meteran listrik dijalankan dengan menekan tombol.
3. Saluran input optik
Antarmuka input sinyal laser, adaptor dapat memilih koneksi adaptor FC/PC atau FC/APC standar, yang ditentukan oleh pelanggan saat membeli produk.

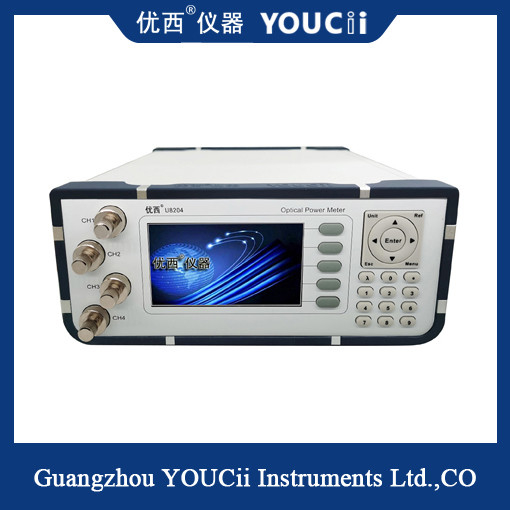

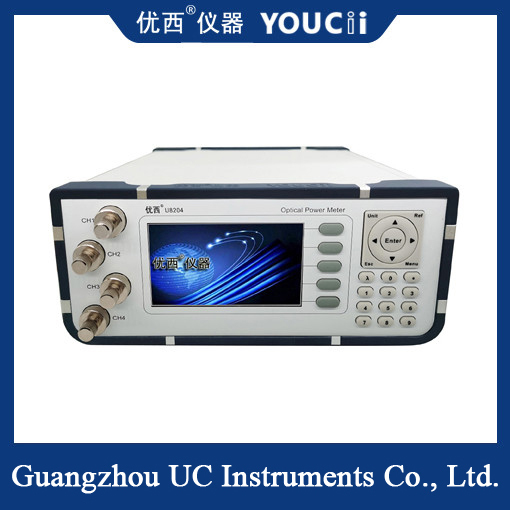

4.panel depan mesin utama
Meter Optik Daya U8204spesifikasi
| 型 号 Model # |
AS8204 |
| Jumlah Saluran |
4 |
| Rentang Daya |
+10 ~ -65dBm |
| Rentang Panjang Gelombang |
850 ~ 1700 nm |
| Panjang Gelombang Kalibrasi |
850/908/1270/1290/1310/1330/1510/1530/1550/1570 nm |
| Periode pengambilan sampel |
100 kita (10KHz) |
| Jenis Serat Aplikasi |
Standar SM dan MM hingga ukuran inti 62,5 um |
|
AbsoluteUncertainty (akurasi) pada kondisi referensi
|
± 4% (1200 nm ~ 1610 nm) |
|
Ketidakpastian Relatif (akurasi) pada kondisi referensi
|
＜ 0,02 dB Khas |
| Linearitas (daya) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
| Mengembalikan kerugian |
＞ 40 dB |
| Suhu Operasi |
0 ～ +40℃ |
| Suhu Penyimpanan |
-30 ～ +80℃ |
| Periode Kalibrasi Ulang |
2 tahun |
| Ukuran |
245 mm W, 105 mm H, 320 mm D |
| Berat |
2,0 kg |
Pengguna mengajukan pertanyaan berikut
Bagaimana Anda mengukur daya optik?
Standar NIST untuk semua pengukuran daya adalah ECPR, atau radiometer piroelektrik yang dikalibrasi secara elektrik, yang mengukur daya optik dengan membandingkan daya pemanas cahaya dengan daya pemanas resistor yang terkenal.Kalibrasi dilakukan pada 850, 1300 dan 1550 nm.
Apa dBm yang baik untuk serat?
Positif dBm berarti daya lebih besar dari 1mw dan negatif berarti kurang dari 1mw.Sumber laser yang baik untuk tautan singlemode akan memiliki output daya ~ +3 hingga +6 dBm - 2-4mw - digabungkan ke dalam serat.VCSEL untuk tautan multimode harus memiliki kekuatan sekitar 0dBm - 1mw.
