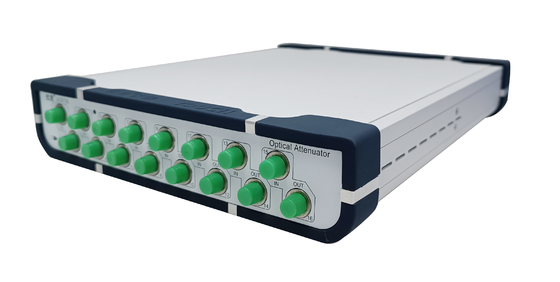

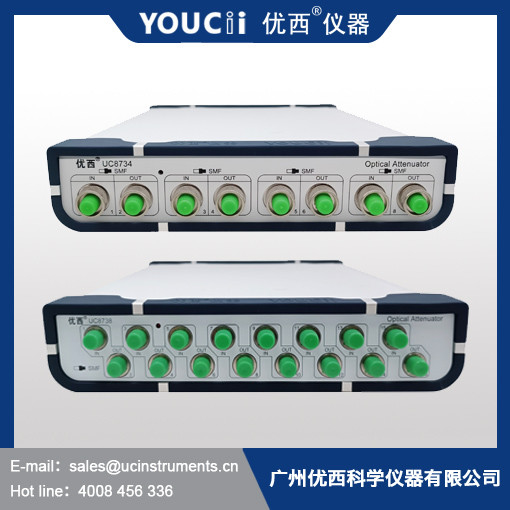

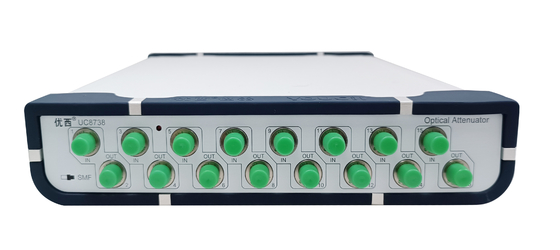

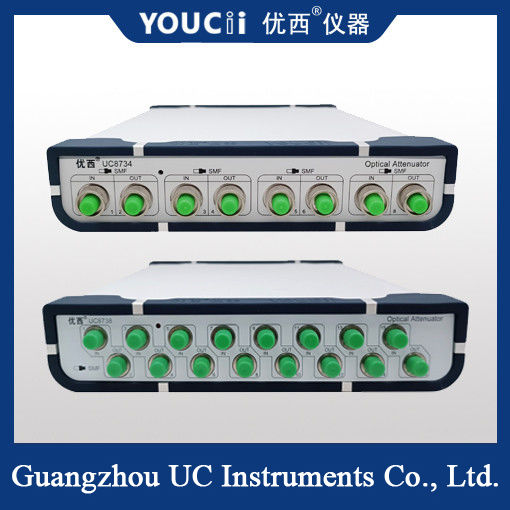

4Ch 8CH Variable Optical Attenuator Atenuasi Komunikasi Optik
Seharusnya digunakan
Uji modul optik aktif/perangkat optik:
Dalam pengukuran kesalahan multi-saluran modul transceiver optik, pengukuran data paralel direalisasikan.Roh dalam modul penerima cahaya
Dalam pengukuran sensitivitas, input daya optik cepat dan akurat secara paralel.Waktu stabilitas kontrol daya optik 200ms,
Sangat meningkatkan efisiensi pengujian.
Tes integrasi jaringan komunikasi optik:
Uji kinerja transmisi jaringan dan fungsi manajemen jaringan dalam integrasi jaringan komunikasi optik
Fitur Produk:
Atenuasi optik dan keluaran daya optik dapat diatur dengan cepat dan akurat, dan waktu stabilisasi kontrol daya optik kurang dari 100 ms.
Attenuator multi-saluran diatur pada saat yang sama, beberapa port diukur pada saat yang sama, menghemat banyak waktu pengukuran;
Pengukur daya optik presisi tinggi bawaan memastikan stabilitas dan akurasi pemantauan daya;
Operasi sederhana, antarmuka pengguna grafis yang intuitif, pratinjau data multi-saluran pada saat yang sama, status pengujian sekilas;
Ukuran kecil, struktur kompak.Beberapa perangkat dapat disesuaikan untuk penggunaan kaskade untuk memperluas jumlah saluran.
Spesifikasi
| Model # |
U8738 |
| Rentang Atenuasi |
0~40 dB |
| Panjang Gelombang Kalibrasi |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310/1330/1510/1530/1550/1570 nm
|
| Kerugian penyisipan |
≤1,5 dB |
| Jenis Serat |
9/125 um mode tunggal |
| Tipe Konektor |
Konektor FC/UPC |
| Akurasi Atenuasi |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB Dengan kontrol Daya)
|
| Pengulangan |
≤ ±0,02 dB |
| Rata-rata waktu monitor PM |
1~1000ms |
| Waktu penyelesaian |
100 md |
| Kecepatan Transisi Atenuasi |
0,1 ~ 50 dB/dtk |
| Mengembalikan kerugian |
> 45 dB |
| Daya input aman maksimum |
+20dBm |
| Antarmuka Komunikasi |
RS232, USB, Kontrol RJ45 oleh PC |
| Periode Kalibrasi Ulang |
2 tahun |
| Suhu Operasi |
0～ +40℃ |
| Suhu Penyimpanan |
-30～+80℃ |
| Kekuatan |
100~240 V |
| Ukuran |
235 mm W, 55 mm H, 320 mm D |
| Berat |
3,0 kg |
Persyaratan Catu Daya Ac
Instrumen memenuhi regulasi tegangan lebih kelas II.Tegangan operasi adalah tegangan AC 100 ~ 240V, rentang frekuensi 48-66Hz, tegangan operasi 115V Ketika, arus konsumsi maksimum adalah 230mA;Tegangan operasi 230V, paling banyak
Arus konsumsi maksimum adalah 120mA.
Kabel listrik
Menurut standar keselamatan internasional, instrumen ini dilengkapi dengan kabel listrik 3-inti yang memenuhi standar nasional.Hanya sambungkan kabel daya Colokkan ke stopkontak listrik dengan perlindungan arde.
Indikator daya
Indikator daya menyala saat instrumen dihidupkan.
Deskripsi Antarmuka Komunikasi

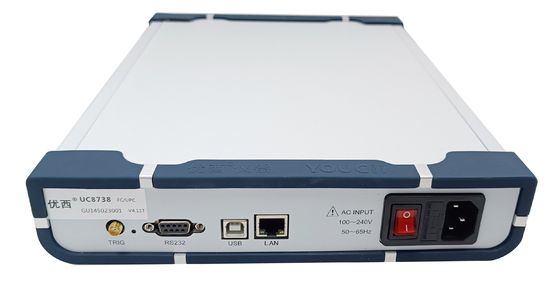

Terdapat dua port komunikasi di panel belakang instrumen, yaitu antarmuka USB dan antarmuka RS232.
Lampu indikator daya
Indikator daya menyala saat instrumen diberi energi.
kabel komunikasi USB
Panjang kabel USB tidak boleh lebih dari 5 meter.Jika tidak, hanya pihak ketiga yang dapat digunakan
"USB peripheral extender", umumnya panjang ekstensi maksimal bisa mencapai 50 meter.
Port serial RS232
Parameter port serial instrumen diatur ke nilai tetap.Parameter port serial komputer harus diatur agar sesuai dengan instrumen
Nilai pengaturan parameter.
Parameter tetap:
Tingkat baud: 115200
Jumlah digit: 8
Periksa: Tidak ada
Hentikan digit: 1
antarmuka RS232
antarmuka RS232
