Spesifikasi

Gambaran umum tentang

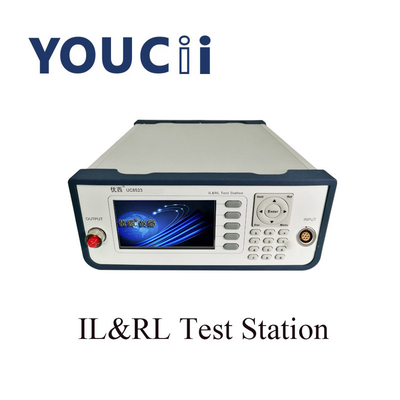

UC8523B DUAL LIGHT SOURCE PLUG LOSS INSTRUMENT ADALAH BENCHTOP, TAMPILAN CRYSTAL CAIR, OUTLET SUMBER CAHAYA TUNGGAL (FC/APC ADAPTER), MENGUKUR KEHILANGAN PLUG POWER, back loss DAN pengukuran LANGSUNG INSTRUMEN DAYA OPTIK.
Instrumen ini COCOK untuk pengujian komponen komunikasi optik, pemeriksaan instalasi, terutama pengukuran steker penghubung kabel lampu.Sistem dapat dibangun di dua sumber cahaya dengan panjang gelombang tetap.

Deskripsi Antarmuka Pengguna

Panel depan tuan rumah
Antarmuka keluaran optik adalah antarmuka FC/APC

Panel belakang tuan rumah

Persyaratan catu daya
UC8523B mematuhi regulasi Tegangan Level II.Tegangan operasi adalah tegangan AC 100 ~ 240V, rentang frekuensi 48 ~ 66Hz, tegangan operasi 115V, arus konsumsi maksimum adalah 230mA;Ketika tegangan operasi 230V, arus konsumsi maksimum adalah 120mA.

Port USB
Antarmuka USB adalah antarmuka tipe-B 4-inti standar, yang dapat dihubungkan ke UC8523 dan PC, dan instrumen dapat dikontrol oleh perangkat lunak pemantauan.

kabel koneksi USB
Panjang kabel USB tidak boleh lebih dari 5 m.Jika tidak, hanya ekstender periferal USB pihak ketiga yang dapat digunakan.Umumnya, panjang ekstensi maksimal bisa mencapai 50 m.
Port serial RS232
Parameter port serial instrumen diatur ke nilai tetap.Pengaturan parameter port serial komputer harus sesuai dengan Pengaturan parameter instrumen.
