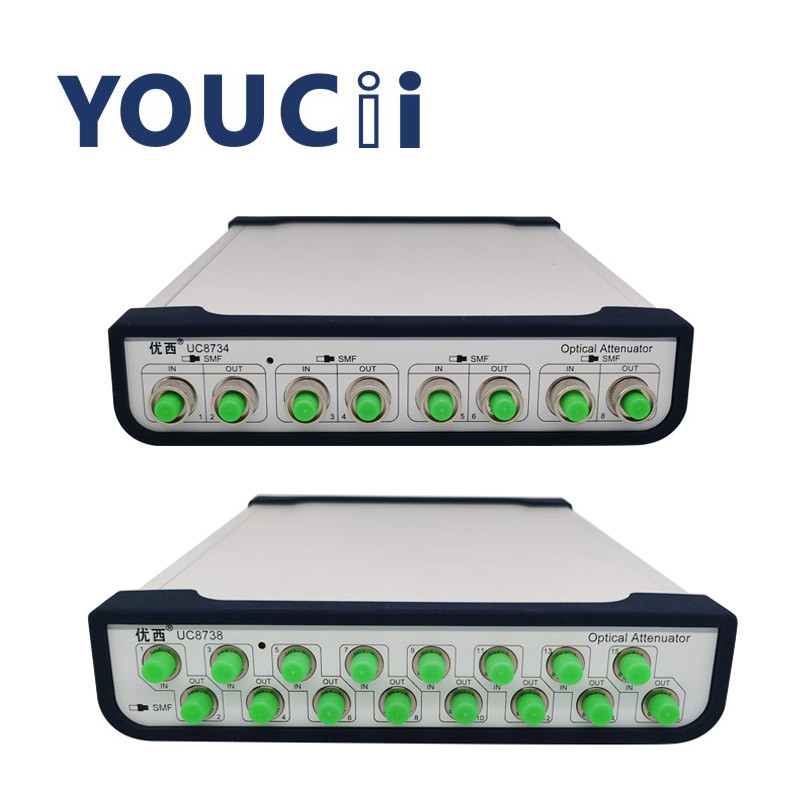

4Ch 8CH Variabel Attenuator Optik Kisaran pelemahan 0~45dB
Uji modul optik aktif/perangkat optik:
Dalam pengukuran kesalahan multi-saluran modul transceiver optik, pengukuran data paralel direalisasikan.
Dalam pengukuran sensitivitas modul penerima optik, ini menyediakan input daya optik paralel, cepat dan akurat.
Waktu stabilitas kontrol daya optik 100ms, sangat meningkatkan efisiensi pengujian.
Tes integrasi jaringan komunikasi optik:
Uji kinerja transmisi jaringan dan fungsi manajemen jaringan dalam integrasi jaringan komunikasi optik.
Spesifikasi
| Model # |
UC8734 |
UC8738 |
| Rentang Atenuasi |
0~40 dB |
| Panjang Gelombang Kalibrasi |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310/1330/1510/1530/1550/1570 nm
|
| Kerugian penyisipan |
≤1,5 dB |
| Jenis Serat |
9/125 um mode tunggal |
| Tipe Konektor |
Konektor FC/UPC |
| Akurasi Atenuasi |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB Dengan kontrol Daya)
|
| Pengulangan |
≤ ±0,02 dB |
| Rata-rata waktu monitor PM |
1~1000ms |
| Waktu penyelesaian |
100 md |
| Kecepatan Transisi Atenuasi |
0,1 ~ 50 dB/dtk |
| Mengembalikan kerugian |
> 45 dB |
| Daya input aman maksimum |
+20dBm |
| Antarmuka Komunikasi |
RS232, USB, Kontrol RJ45 oleh PC |
| Periode Kalibrasi Ulang |
2 tahun |
| Suhu Operasi |
0～ +40℃ |
| Suhu Penyimpanan |
-30～+80℃ |
| Kekuatan |
100~240 V |
| Ukuran |
235 mm W, 55 mm H, 320 mm D |
| Berat |
3,0 kg |
Persyaratan Catu Daya Ac
Instrumen memenuhi regulasi tegangan lebih kelas II.Tegangan operasi adalah tegangan AC 100 ~ 240V, rentang frekuensi 48-66Hz, tegangan operasi 115V Ketika, arus konsumsi maksimum adalah 230mA;Tegangan operasi 230V, paling banyak
Arus konsumsi maksimum adalah 120mA.
Kabel listrik
Menurut standar keselamatan internasional, instrumen ini dilengkapi dengan kabel listrik 3-inti yang memenuhi standar nasional.Hanya sambungkan kabel daya Colokkan ke stopkontak listrik dengan perlindungan arde.
Indikator daya
Indikator daya menyala saat instrumen dihidupkan.
Deskripsi Antarmuka Komunikasi
Terdapat dua port komunikasi di panel belakang instrumen, yaitu antarmuka USB dan antarmuka RS232.
Antarmuka USB
Antarmuka USB adalah antarmuka tipe-B 4-inti standar, yang dapat dihubungkan ke instrumen dan PC, dan instrumen dapat dikontrol oleh perangkat lunak pemantauan.
Port serial RS232
Parameter port serial instrumen diatur ke nilai tetap.Pengaturan parameter port serial komputer harus sesuai dengan Pengaturan parameter instrumen.
Antarmuka LAN
Mode kerja: Mode Server UDP
Antarmuka keluaran/masukan optik
Antarmuka konektor serat optik untuk output sinyal laser.Pilih konektor FC/PC atau FC/APC dan jenis serat SMF atau MMF sesuai petunjuk label.
Outlet keluaran sinkron
konektor SMA.Saat modul sumber cahaya memindai, outlet keluaran sinkron mengeluarkan sinyal pulsa pemicu.
Fitur Produk:
Atenuasi optik dan keluaran daya optik dapat diatur dengan cepat dan akurat, dan waktu stabilisasi kontrol daya optik kurang dari 100 ms.
Attenuator multi-saluran diatur pada saat yang sama, beberapa port diukur pada saat yang sama, menghemat banyak waktu pengukuran;
Pengukur daya optik presisi tinggi bawaan memastikan stabilitas dan akurasi pemantauan daya;
Operasi sederhana, antarmuka pengguna grafis yang intuitif, pratinjau data multi-saluran pada saat yang sama, status pengujian sekilas;
Ukuran kecil, struktur kompak.Beberapa perangkat dapat disesuaikan untuk penggunaan kaskade untuk memperluas jumlah saluran.
