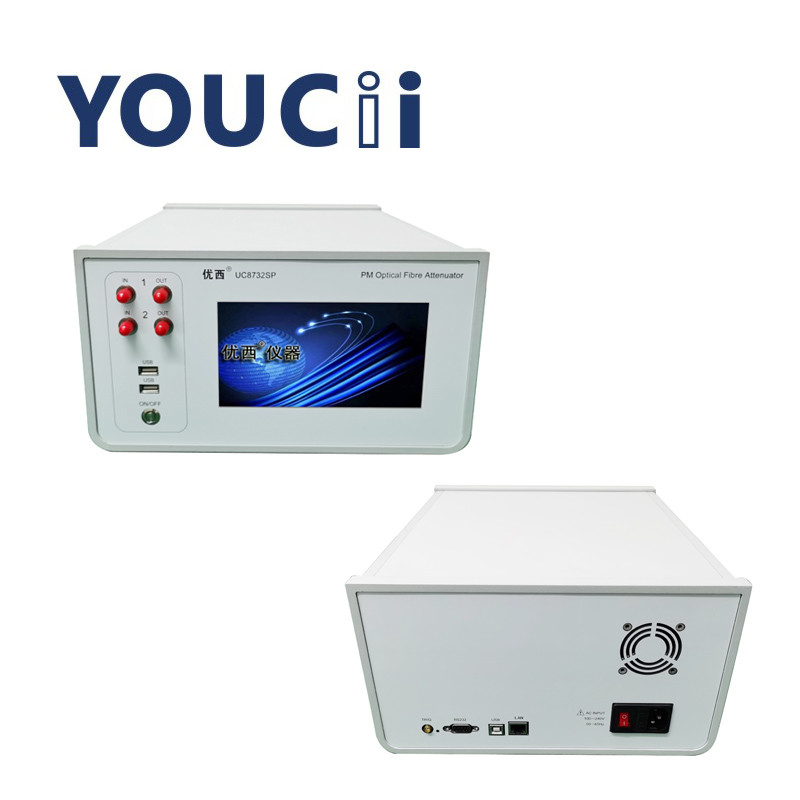

Dual Channel Optical Attenuator Dengan Attenuator Range 0~45 DB
Optical attenuator adalah perangkat serat optik pasif yang sangat penting yang dapat meredam energi sinyal optik sesuai dengan kebutuhan pengguna.Hal ini sering digunakan untuk menyerap atau mencerminkan margin daya optikSaat ini, attenuator optik seri telah banyak digunakan di bidang komunikasi optik, yang membawa kenyamanan bagi pengguna.
Spesifikasi
| Model # |
UC8732SP |
| Jangkauan Attenuator |
0 ~ 45 dB |
| Panjang Gelombang Operasi |
1550 ± 5 nm |
| Kerugian Penempatan |
≤1,8dB |
| Jenis Serat |
8/125 um PMF |
| Jenis konektor |
Konektor FC/APC |
| Keakuratan Attenuasi |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB dengan kontrol Daya)
|
| Kemungkinan diulang |
≤ ±0,02 dB |
| Rata-rata waktu PM monitor |
1 ~ 1000ms |
| Waktu Pengendalian |
100ms |
| Kecepatan Transisi Atenuasi |
0.1 ~ 50 dB/s |
| Kembali Kerugian |
> 50 dB |
| Kekuatan masukan maksimum yang aman |
+20dBm |
| Ukuran layar sentuh |
7" |
| Antarmuka Komunikasi |
RS232, USB, RJ45 |
| Periode Kalibrasi Kembali |
2 tahun |
| Suhu Operasi |
0 ̊ +40°C |
| Suhu penyimpanan |
-30 ̊+80°C |
| Kekuatan |
100 ~ 240 V |
| Dimensi |
280 mm W, 140 mm H, 320 mm D |
| Berat badan |
40,0 kg |
Aplikasi
Pengujian modul optik aktif/perangkat:
Dalam pengukuran kesalahan multi-saluran modul transceiver optik, pengukuran data paralel direalisasikan.
Dalam pengukuran sensitivitas modul penerima optik, input daya optik paralel yang cepat dan akurat disediakan.
Waktu stabilisasi kontrol daya optik 100ms, sangat meningkatkan efisiensi tes.
Tes integrasi jaringan komunikasi optik:
Dalam integrasi jaringan komunikasi optik, uji kinerja transmisi jaringan dan fungsi manajemen jaringan.
Fitur
Attenuasi optik dan output daya optik dapat diatur dengan cepat dan akurat, dan waktu stabilisasi kontrol daya optik kurang dari 100 ms.
Multi-channel attenuator diatur pada saat yang sama, beberapa port diukur pada saat yang sama, menghemat banyak waktu pengukuran;
Meter daya optik presisi tinggi internal memastikan stabilitas dan akurasi pemantauan daya;
Operasi sederhana, antarmuka pengguna grafis yang intuitif, pratinjau data multi-saluran pada saat yang sama, status tes sekilas;
Berdasarkan platform sistem Windows, mudah digunakan dan beroperasi.
Persyaratan pasokan listrik
UC8732SP sesuai dengan peraturan tingkat II overvoltage. tegangan operasi adalah 100 ~ 240V tegangan AC, rentang frekuensi adalah 48 ~ 66Hz, tegangan operasi adalah 115V,arus konsumsi maksimum adalah 230mA; Ketika tegangan operasi adalah 230V, arus konsumsi maksimum adalah 120mA.
Port USB
Antarmuka USB adalah antarmuka tipe B 4-inti standar, yang dapat dihubungkan ke UC8732SP dan PC, dan instrumen dapat dikendalikan oleh perangkat lunak pemantauan.
Kabel koneksi USB
Panjang kabel USB tidak boleh melebihi 5 m. Jika tidak, hanya extender periferal USB pihak ketiga yang dapat digunakan.
Port serial RS232
Parameter port serial dari instrumen ditetapkan pada nilai tetap.
Definisi pin antarmuka RS232
