Attenuator Optik Variabel 4Ch atau 8CH Dengan Multi-channel opsional

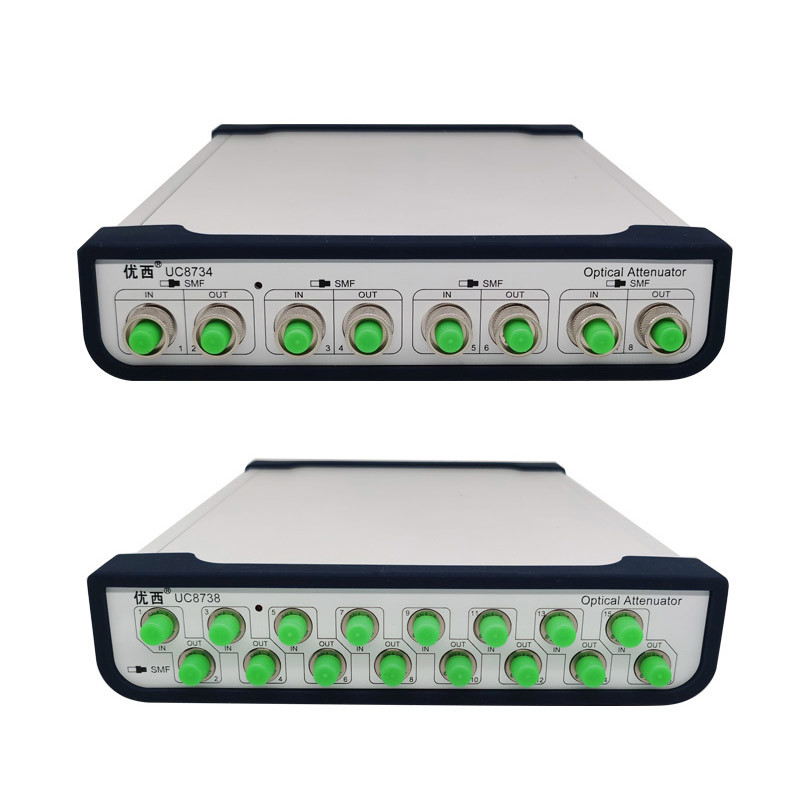

UC8734/8 4/8 saluran attenuator optik yang dikontrol secara optik
Spesifikasi
| Model # |
UC8734 |
UC8738 |
| Rentang Atenuator |
0~40 dB |
| Kalibrasi Panjang Gelombang |
1270/1286/1290/1295/1300/1305/
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Kerugian Penyisipan |
1,5 dB |
| Jenis serat: |
9/125 um mode tunggal |
| Jenis Konektor |
Konektor FC/UPC |
| Akurasi atenuasi |
± 0,1 dB (0 ~ 25 dB)
± 0,02 dB (0 ~ 25 dB Dengan Kontrol daya)
|
| Pengulangan |
±0,02 dB |
| Waktu rata-rata monitor PM |
1~1000ms |
| Waktu penyelesaian |
100ms |
| Kecepatan Transisi Atenuasi |
0,1 ~ 50 dB/s |
| Mengembalikan kerugian |
> 45 dB |
| Daya input aman maksimum |
+20dBm |
| Antarmuka Komunikasi |
RS232, USB, RJ45 Kontrol oleh PC |
| Periode kalibrasi ulang |
2 tahun |
| Suhu Operasi |
0～ +40 |
| Suhu Penyimpanan |
-30～+80℃ |
| Kekuasaan |
100~240V |
| Ukuran |
235mm W, 55 mm H, 320 mm D |
| Bobot |
3,0 kg |
Persyaratan Catu Daya Ac
Instrumen ini mematuhi peraturan tegangan lebih kelas II.Tegangan operasi adalah 100 ~ 240V tegangan AC, rentang frekuensi 48-66Hz, tegangan operasi 115V Ketika, arus konsumsi maksimum adalah 230mA;Tegangan operasi 230V, paling banyak
Arus konsumsi maksimum adalah 120mA.
kabel listrik
Menurut standar keamanan internasional, instrumen ini dilengkapi dengan kabel listrik 3-inti yang memenuhi standar nasional.Hanya hubungkan kabel daya Colokkan ke stopkontak dengan pelindung arde.
Indikator daya
Indikator daya menyala saat instrumen dihidupkan.
Deskripsi Antarmuka Komunikasi
Ada dua port komunikasi di panel belakang instrumen, yaitu antarmuka USB dan antarmuka RS232.
Antarmuka USB
Antarmuka USB adalah antarmuka tipe B 4-inti standar, yang dapat dihubungkan ke instrumen dan PC, dan instrumen dapat dikontrol dengan perangkat lunak pemantauan.
Port serial RS232
Parameter port serial instrumen diatur ke nilai tetap.Pengaturan parameter port serial komputer harus sesuai dengan Pengaturan parameter instrumen.
Parameter tetap:
Baud rate: 115.200
Jumlah digit: 8
Periksa: Tidak ada
Berhenti nomor: 1
Antarmuka RS232
Antarmuka LAN
Mode kerja: mode Server UDP
Output optik/antarmuka input
Antarmuka konektor serat optik untuk output sinyal laser.Pilih konektor FC/PC atau FC/APC dan jenis serat SMF atau MMF sesuai petunjuk label.
Outlet keluaran sinkron
konektor SMA.Ketika modul sumber cahaya memindai, outlet keluaran sinkron mengeluarkan sinyal pulsa pemicu.
Fitur Produk:
Redaman optik dan output daya optik dapat diatur dengan cepat dan akurat, dan waktu stabilisasi kontrol daya optik kurang dari 100 ms.
Attenuator multi-channel diatur pada saat yang sama, beberapa port diukur pada saat yang sama, menghemat banyak waktu pengukuran;
Pengukur daya optik presisi tinggi bawaan memastikan stabilitas dan akurasi pemantauan daya;
Operasi sederhana, antarmuka pengguna grafis intuitif, pratinjau data multi-saluran pada saat yang sama, status pengujian sekilas;
Ukuran kecil, struktur kompak.Beberapa perangkat dapat disesuaikan untuk penggunaan cascading untuk memperluas jumlah saluran.
