Kupu-kupu Panjang Gelombang Khusus Sumber Laser Merdu Stabilitas Tinggi ± 2nm

Kupu-kupu Sumber Laser panjang gelombang khusus Stabilitas tinggi ± 2nm

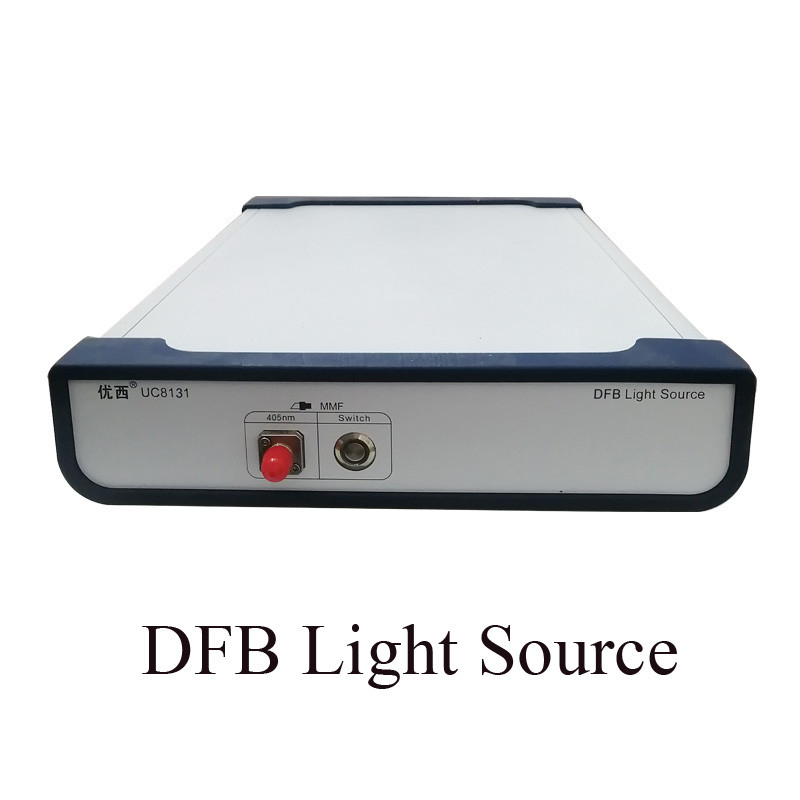

UC8131 Sumber Laser dengan panjang gelombang khusus

Kami menyebutkan
Sumber laser multi-saluran UC812n / UC813n dapat digunakan untuk perangkat WDM CWDM, perangkat WDM presisi tinggi, perangkat AWG array kisi pandu gelombang optik, perangkat PLC pandu gelombang optik planar, penguat optik EDFA dan pengukuran dan aplikasi serat optik umum lainnya.Secara khusus, sangat cocok untuk produksi massal dan deteksi PLC dari skrup dan pandu gelombang optik planar.
Poin khusus
UC812n/UC813n sumber laser multi-channel memiliki karakteristik stabilitas output tinggi, ukuran kecil, start-up cepat dan sebagainya.Peralatan sumber cahaya dapat menyediakan beberapa saluran sinyal keluaran sumber cahaya dengan panjang gelombang tetap.Guangzhou youxi juga dapat menyesuaikan 850, 980, 1250,1270... 1610,1625 nm dan kombinasi dari dua atau empat atau lebih peralatan sumber cahaya dengan panjang gelombang.

Deskripsi Antarmuka Produk

Bagian depan instrumen

Di bagian belakang instrumen

Persyaratan catu daya:
Instrumen ini mematuhi peraturan tegangan lebih kelas II.Tegangan operasi adalah 100 ~ 240V tegangan AC, rentang frekuensi 48 ~ 66Hz, tegangan operasi 115V, arus konsumsi maksimum adalah 230mA;Ketika tegangan operasi 230V, arus konsumsi maksimum adalah 120mA.

Deskripsi Antarmuka Komunikasi
Ada dua port komunikasi di panel belakang instrumen, yaitu antarmuka USB dan RS232.

Antarmuka USB
Antarmuka USB adalah antarmuka tipe B 4-inti standar, yang dapat dihubungkan ke instrumen dan PC, dan instrumen dapat dikontrol dengan perangkat lunak pemantauan.

Antarmuka RS232
Parameter port serial instrumen diatur ke nilai tetap.Pengaturan parameter port serial komputer harus sesuai dengan Pengaturan parameter instrumen.

Antarmuka keluaran sumber cahaya
Antarmuka konektor sumber cahaya untuk output sinyal laser.Pilih konektor FC/PC atau FC/APC dan serat SMF atau MMF sesuai dengan label jenis serat pada panel instrumen.
Anotasi panjang gelombang menampilkan nilai panjang gelombang dari saluran yang sesuai.

Tombol sakelar saluran
Setelah instrumen dihidupkan, hidupkan sakelar daya dan lampu indikator tombol sakelar saluran mulai berkedip.Pada saat ini, instrumen memasuki kondisi uji mandiri dan lampu indikator saluran padam setelah uji mandiri selesai.
Operator harus memilih port saluran yang sesuai sesuai dengan panjang gelombang yang diperlukan, sentuh tombol sakelar dengan ringan, dan nyalakan lampu indikator.Jika tombol sakelar saluran menyala dengan stabil, itu berarti laser saluran yang sesuai telah dihidupkan dan dapat digunakan.
