Saklar optik desktop 1x4

Petunjuk penggunaan

1. Deskripsi struktur

1.1 Deskripsi Panel Depan

Panel depan

(1) Layar LCD: menampilkan alamat perangkat, saluran saat ini, dan informasi terkait.
(2), - tombol atas;-- tombol bawah;Masukkan -- Konfirmasi kunci;Esc -- Tombol batal.
(3) Indikator daya Power1, Power2: menunjukkan catu daya yang berfungsi.

1.2 Deskripsi Panel Belakang

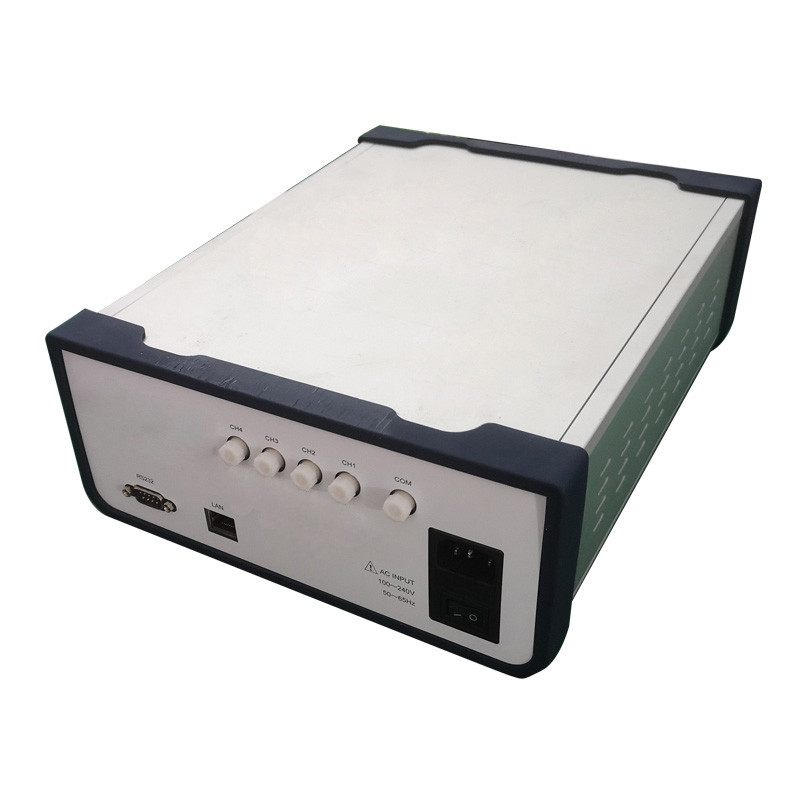

Panel belakang

(1) Antarmuka Ethernet RJ45, port serial RS-232: antarmuka komunikasi untuk data pemantauan perangkat.
(2) Antarmuka daya AC: antarmuka input catu daya AC untuk peralatan.
Deskripsi port optik: Port I/O pada panel perangkat adalah port publik.Nomor saluran 1, 2, 3, dan 4 berturut-turut.

2. Deskripsi Koneksi Perangkat

2.1 Deskripsi jalur optik internal

Diagram skema jalur optik internal dari sakelar optik 1 x 4

2.2 Koneksi Antarmuka Komunikasi Deskripsi

(1) antarmuka RS-232
Saat menghubungkan perangkat ke komputer, gunakan kabel crossover port serial DB9 dengan lubang di kedua ujungnya.Artinya, pin #2 dan pin #3 di kedua ujungnya disilangkan, pin #5 di kedua ujungnya terhubung, dan pin lainnya tidak terhubung.
(2) antarmuka Ethernet RJ45
Saat menghubungkan perangkat ke komputer melalui sakelar, gunakan kabel straight-through (urutan kabel di kedua ujungnya adalah 1-oranye dan putih, 2-oranye, 3-hijau dan putih, 4-biru, 5-biru dan putih , 6-hijau, 7-coklat dan putih, 8-coklat).Ketika perangkat terhubung langsung ke komputer, kabel silang harus digunakan (salah satu ujungnya adalah: 1-oranye-putih, 2-oranye, 3-hijau-putih, 4-biru, 5-biru-putih, 6-hijau, 7-coklat-putih, 8-coklat; Ujung lainnya adalah: 1- putih hijau, 2- hijau, 3- putih oranye, 4- biru, 5- putih biru, 6- oranye, 7- putih cokelat, 8- coklat ).

3. Petunjuk pengoperasian panel

(1) Kunci keyboard: Antarmuka komunikasi perangkat saluran mengirimkan perintah yang sesuai untuk mengatur apakah tombol pada panel diizinkan untuk digunakan.Lihat "Deskripsi Protokol Komunikasi" untuk detailnya.Saat kunci panel dikunci, parameter terkait tidak dapat diatur melalui panel.
(2) Mengatur apakah antarmuka awal memungkinkan peralihan saluran.

Prosedur untuk mengizinkan sakelar saluran pada antarmuka awal:tekan Enter untuk Masuk ke menu saat Anda menekan tombol untuk mengizinkannya digunakan.Tekan tombol "▲" atau "▼" untuk memilih "1. Pengaturan kunci saluran";Tekan "Enter" untuk Masuk.Tekan tombol "▲" atau "▼" untuk memilih "izinkan sakelar";Tekan "Enter" untuk mengonfirmasi penyelesaian.Selama seluruh proses, tekan Esc untuk kembali ke langkah sebelumnya.

   Prosedur untuk mengunci sakelar saluran pada antarmuka awal: (1) tekan Enter untuk Masuk ke menu saat Anda mengizinkannya untuk digunakan.Tekan tombol "▲" atau "▼" untuk memilih "1. Pengaturan kunci saluran";Tekan "Enter" untuk Masuk.Tekan tombol "▲" atau "▼" untuk memilih "saklar kunci";Tekan "Enter" untuk mengonfirmasi penyelesaian.Selama seluruh proses, tekan Esc untuk kembali ke langkah sebelumnya.

(3) Peralihan saluran

(5) Atur waktu pemindaian otomatis dan mulai pemindaian otomatis

tekantombol untuk Masuk ke menu.Tekan tombol "▲" atau "▼" untuk memilih "4. Pengaturan pemindaian otomatis";Tekan "Enter" untuk Masuk.Tekan tombol "▲" atau "▼" untuk memilih "jam" interval pemindaian;Tekan tombol "Enter" untuk mengonfirmasi;Tekan tombol "▲" atau "▼" untuk memilih "menit";tekan tombol "Enter" untuk menentukan;Tekan tombol "▲" atau "▼" untuk memilih "kedua";Tekan Enter.Jika waktunya bukan nol, pemindaian otomatis dimulai.Selama seluruh proses, tekan Esc untuk kembali ke langkah sebelumnya.

Selama pemindaian otomatis, ada tiga cara untuk menghentikan pemindaian pada panel: (1) ketika antarmuka awal memungkinkan peralihan saluran, tekan "▲" atau "▼" untuk beralih saluran guna menghentikan pemindaian;Ganti saluran di bawah "2. Pilihan saluran wajib" untuk menghentikan pemindaian.Dalam menu "4. Pengaturan pemindaian otomatis" atur interval waktu pemindaian ke "00 jam, 00 menit, 00 detik" untuk menghentikan pemindaian.

(6) Pengaturan alamat perangkat, yang dapat digunakan untuk mengontrol beberapa perangkat dengan alamat berbeda jika sumber daya port serial terbatas.

tekantombol untuk Masuk ke menu.Tekan tombol "▲" atau "▼" untuk memilih "5. Pengaturan alamat";Tekan "Enter" untuk Masuk.Tekan tombol "▲" atau "▼" untuk memilih "alamat baru";Tekan "Enter" untuk mengonfirmasi penyelesaian.Selama seluruh proses, tekan Esc untuk kembali ke langkah sebelumnya.

(7) Pengaturan baud rate port serial dapat memenuhi Pengaturan baud rate yang berbeda.Kecepatan baud dapat diatur sebagai berikut: 1200, 2400, 4800, 9600, 19200, 57600, 115200, biasanya ditetapkan sebagai 19200. (Catatan: Pengaturan baud rate hanya berlaku setelah restart.)

tekantombol untuk Masuk ke menu.Tekan tombol "▲" atau "▼" untuk memilih "6. Pengaturan kecepatan baud";Tekan "Enter" untuk Masuk.Tekan tombol "▲" atau "▼" untuk memilih "baud rate";Tekan "Enter" untuk mengonfirmasi penyelesaian.Selama seluruh proses, tekan Esc untuk kembali ke langkah sebelumnya.

(8) Pengaturan penundaan lampu latar LCD

tekantombol untuk Masuk ke menu.Tekan "▲" atau "▼" untuk memilih "7. Lampu latar LCD";Tekan "Enter" untuk Masuk.Tekan tombol "▲" atau "▼" untuk memilih waktu tunda;Tekan tombol "Enter" untuk mengonfirmasi;Selama seluruh proses, tekan Esc untuk kembali ke langkah sebelumnya.

(9) Prompt pesan kesalahan

Kesalahan 1 -- menunjukkan data meluap.
Kesalahan 2 - menunjukkan bahwa modul sakelar optik tidak beroperasi dengan benar.

.4.Deskripsi pemantauan komputer atas

Perangkat dapat menerima sinyal kontrol dari komputer melalui antarmuka RS-232 (atau RS-485) di panel depan untuk mewujudkan pengukuran otomatis atau pemantauan waktu nyata (menggunakan sistem pemantauan port serial atau perangkat lunak port serial), atau pemantauan jarak jauh melalui port Ethernet.

4.1.Instruksi kontrol program
(1) Instrumen ini hanya dapat mengeksekusi satu instruksi pada satu waktu.Biasanya menunggu sampai program mengembalikan nilai yang sesuai sebelum memasukkan instruksi berikutnya.
(2) Harap menggunakan huruf kapital.
(3) Masukkan tanda kurung siku "& LT;"dalam operasi yang sebenarnya.Sebagai karakter pembuka, tanda kurung ">"Sebagai terminator.
