1 Channel Variable Optical Attenuator Dan Power Meter Range +5 ~ -70dBm

1/2-Channel Optical Attenuator dan Power Meter Range +5 ~ -70dBm

UC8752 2-Channel Optical Attenuator dan Power Meter

Fitur Produk:

Redaman optik dan output daya optik dapat diatur dengan cepat dan akurat, dan waktu stabilisasi kontrol daya optik kurang dari 100 ms.
Attenuator multi-channel diatur pada saat yang sama, beberapa port diukur pada saat yang sama, menghemat banyak waktu pengukuran;

Pengukur daya optik presisi tinggi bawaan memastikan stabilitas dan akurasi pemantauan daya; Pengoperasian sederhana, antarmuka pengguna grafis intuitif, pratinjau data multi-saluran pada saat yang sama, status pengujian sekilas;

Deskripsi Antarmuka Produk

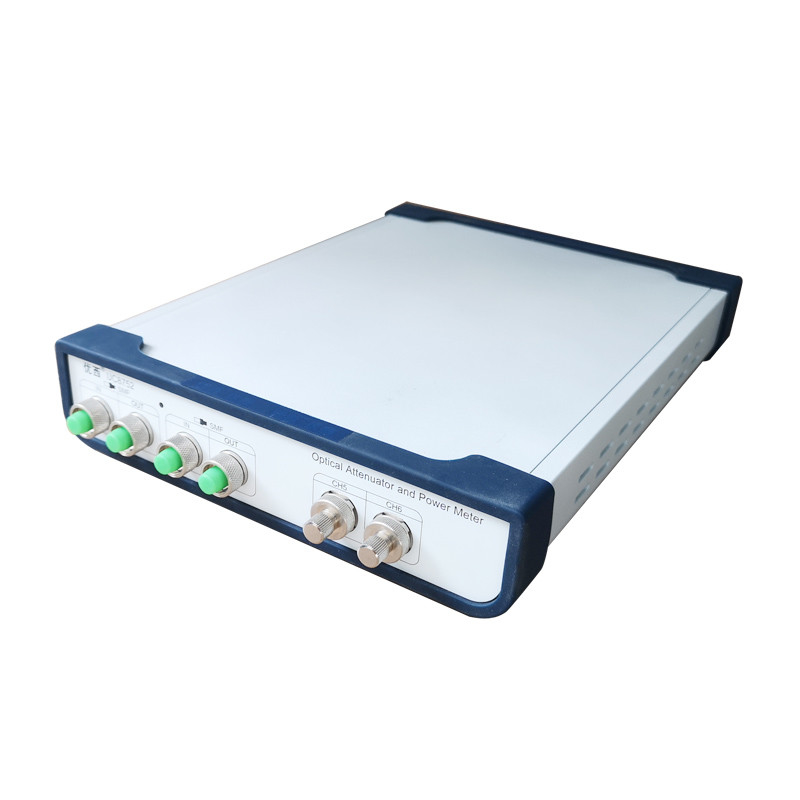

Bagian depan instrumen

Catatan: CH1-CH2 dan CH3-CH4 adalah optical attenuator, CH5 dan CH6 adalah power meter

Di bagian belakang instrumen

Persyaratan catu daya:
UC8752 mematuhi peraturan Kelas II tekanan berlebih.Tegangan operasi adalah 100 ~ 240V tegangan AC, rentang frekuensi 48-66Hz, tegangan operasi Pada 115V, arus konsumsi maksimum adalah 230mA;Tegangan operasi 230V, arus konsumsi maksimum adalah 120mA.

Indikator daya
Indikator daya menyala saat instrumen dihidupkan.

Deskripsi Antarmuka Komunikasi
Pengukur daya optik dan pemudaran optik UC8752 memiliki dua port komunikasi di panel belakang, yaitu port USB dan port USB antarmuka RS232.

Antarmuka USB
Antarmuka USB adalah antarmuka tipe B 4-inti standar, yang dapat dihubungkan ke UC8752 dan PC, dan instrumen dapat dikontrol dengan perangkat lunak pemantauan.

Definisi pin antarmuka RS232

RS232 terhubung ke kabel

Definisi pin konektor kabel koneksi RS232:
