Attenuator Optik Variabel 4Ch Dengan Rugi Penyisipan Kontrol Daya 1.5dB

UC8734 4-channel attenuator optik yang dikontrol secara optik

Deskripsi Antarmuka Produk

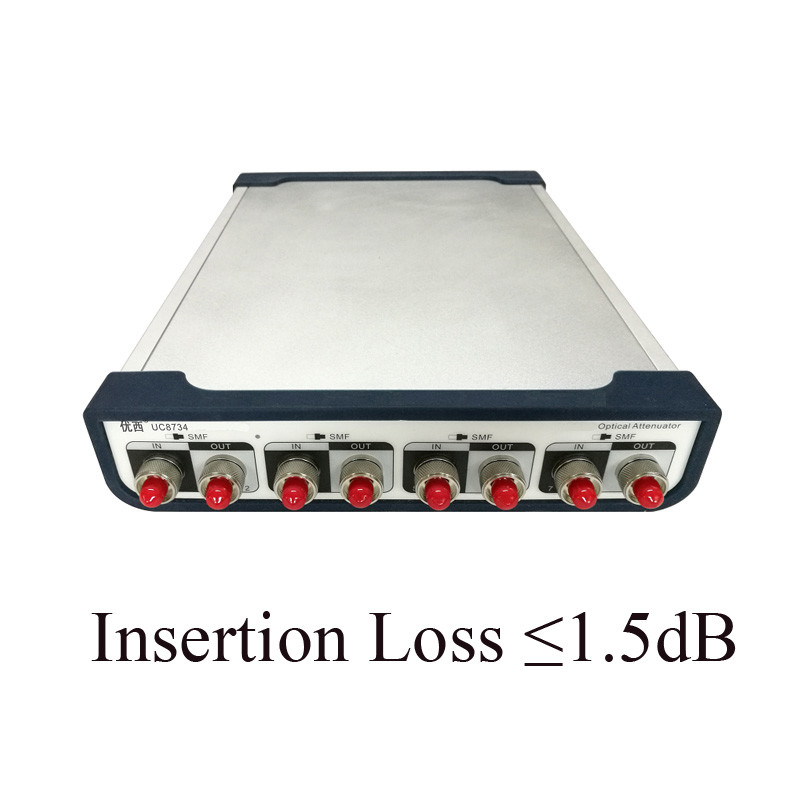

Bagian depan instrumen

                                       UC8734 adalah attenuator optik mode tunggal 4 saluran

"IN" adalah saluran masuk sumber cahaya, dan "OUT" adalah saluran keluar sumber cahaya.

Di bagian belakang instrumen

Persyaratan Catu Daya Ac

Instrumen ini mematuhi peraturan tegangan lebih kelas II.Tegangan operasi adalah 100 ~ 240V tegangan AC, rentang frekuensi 48-66Hz, tegangan operasi 115V Ketika, arus konsumsi maksimum adalah 230mA;Tegangan operasi 230V, paling banyak
Arus konsumsi maksimum adalah 120mA.

kabel listrik

Menurut standar keamanan internasional, instrumen ini dilengkapi dengan kabel listrik 3-inti yang memenuhi standar nasional.Hanya hubungkan kabel daya Colokkan ke stopkontak dengan pelindung arde.

Indikator daya

Indikator daya menyala saat instrumen dihidupkan.

Deskripsi Antarmuka Komunikasi

Ada dua port komunikasi di panel belakang instrumen, yaitu antarmuka USB dan antarmuka RS232.

Antarmuka USB

Antarmuka USB adalah antarmuka tipe B 4-inti standar, yang dapat dihubungkan ke instrumen dan PC, dan instrumen dapat dikontrol dengan perangkat lunak pemantauan.

Port serial RS232

Parameter port serial instrumen diatur ke nilai tetap.Pengaturan parameter port serial komputer harus sesuai dengan Pengaturan parameter instrumen.

Parameter tetap:
Baud rate: 115.200
Jumlah digit: 8
Periksa: Tidak ada
Berhenti nomor: 1

Antarmuka RS232

Antarmuka LAN

Mode kerja: mode Server UDP

Output optik/antarmuka input

Antarmuka konektor serat optik untuk output sinyal laser.Pilih konektor FC/PC atau FC/APC dan jenis serat SMF atau MMF sesuai petunjuk label.

Outlet keluaran sinkron

konektor SMA.Ketika modul sumber cahaya memindai, outlet keluaran sinkron mengeluarkan sinyal pulsa pemicu.

Fitur Produk:

Redaman optik dan output daya optik dapat diatur dengan cepat dan akurat, dan waktu stabilisasi kontrol daya optik kurang dari 100 ms.
Attenuator multi-channel diatur pada saat yang sama, beberapa port diukur pada saat yang sama, menghemat banyak waktu pengukuran;
Pengukur daya optik presisi tinggi bawaan memastikan stabilitas dan akurasi pemantauan daya;
Operasi sederhana, antarmuka pengguna grafis intuitif, pratinjau data multi-saluran pada saat yang sama, status pengujian sekilas;
Ukuran kecil, struktur kompak.Beberapa perangkat dapat disesuaikan untuk penggunaan cascading untuk memperluas jumlah saluran.
