Program Controlled Desktop Optical Attenuator Insertion Loss 1.8dB Akurasi 0.1dB

Kehilangan Penyisipan Attenuator Optik Terkendali Program 1.8dB Accuracy0.1dB

UC8130 Sumber Laser DFB Multisaluran

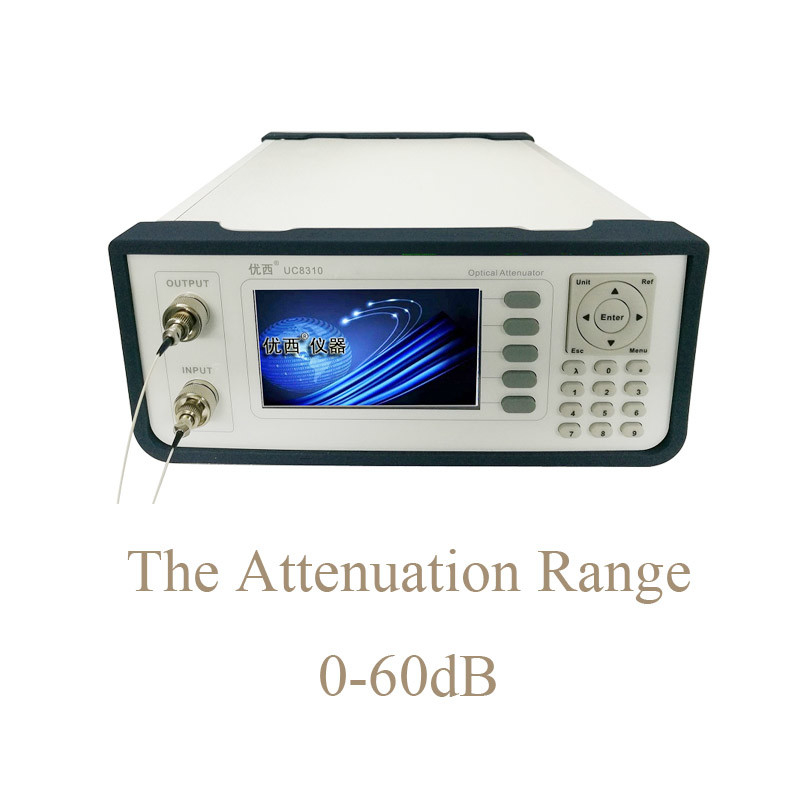

UC8310/UC8320 desktop optical attenuator adalah presisi tinggi, berbagai instrumen redaman daya optik. Metode akuisisi dan pemrosesan data baru diadopsi, yang memiliki SNR lebih besar dan kecepatan respons lebih cepat, dan dapat mencapai rentang redaman dinamis yang besar dan dapat disetel terus menerus dari 0-60 dB.
Attenuator optik desktop UC8310/UC8320 terutama digunakan untuk penyeimbangan saluran, penyeimbangan daya, kemiringan gain dan penyesuaian daya dalam sistem DWDM, serta pengukuran optik dan penerapan komponen AWG & PLC, amplifier optik, dan serat optik umum lainnya.

Ambil UC8310 sebagai contoh:

Deskripsi Antarmuka Pengguna

Tampilan depan tuan rumah

Port output optik dan port input optik adalah port FC/PC. Ambil UC8310 sebagai contoh:

Persyaratan catu daya:

Attenuator optik benchtop UC8310 / UC8320 mematuhi peraturan Kelas II tegangan lebih. Tegangan operasi adalah tegangan AC 100 ~ 240V, rentang frekuensi 48 ~ 66Hz, tegangan operasi 115V, arus konsumsi maksimum adalah 230mA; Ketika tegangan operasi adalah 230V, arus konsumsi maksimum adalah 120mA.

Persyaratan Kabel Daya

Menurut standar keamanan internasional, instrumen ini dilengkapi dengan kabel daya 3-inti yang memenuhi standar nasional. Sambungkan kabel daya hanya ke soket daya dengan pelindung arde.

Antarmuka komunikasi

port USB

Antarmuka USB adalah antarmuka tipe B 4-inti standar, yang dapat dihubungkan ke UC8310/UC8320 dan PC, dan instrumen dapat dikontrol dengan perangkat lunak pemantauan.

kabel koneksi USB

Panjang kabel USB tidak boleh lebih dari 5 m.Jika tidak, hanya perpanjangan periferal USB pihak ketiga yang dapat digunakan.Umumnya panjang perpanjangan maksimum bisa mencapai 50 m.

Port serial RS232

Parameter port serial instrumen diatur ke nilai tetap. Pengaturan parameter port serial komputer harus sesuai dengan Pengaturan parameter instrumen.

Definisi pin antarmuka RS232

RS232 terhubung ke kabel

Definisi pin konektor kabel koneksi RS232:

Catatan: Untuk komunikasi port serial, gunakan modem null untuk menyambungkan kabel.
