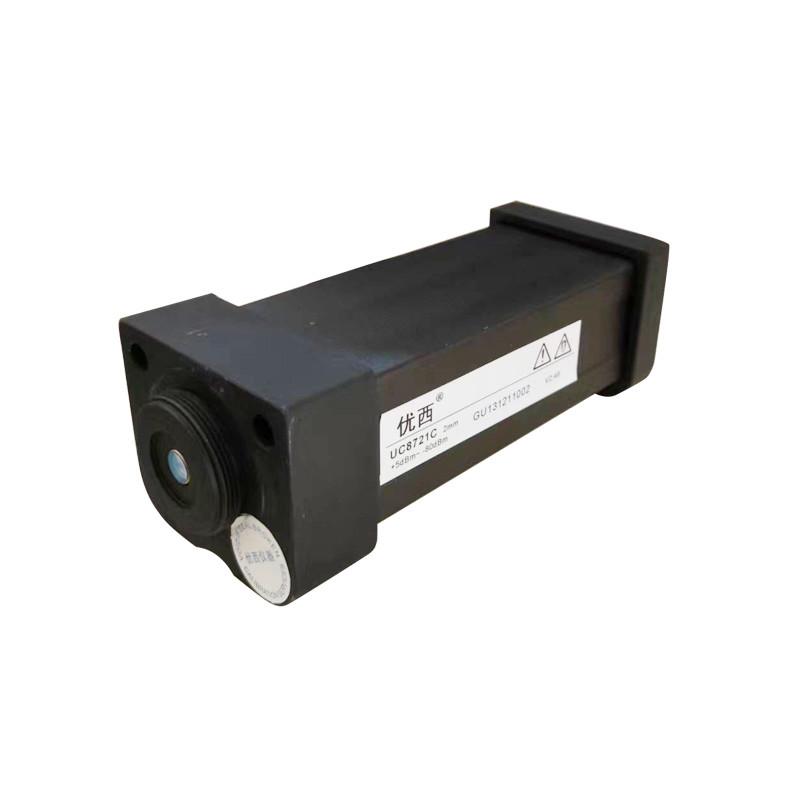

Modul Pengukur Daya Optik USB UC8721

Perkenalan produk

   UC8721 adalah modul pengukur daya optik antarmuka USB.Periode pengambilan sampelnya mencapai mikrodetik, dan dapat mengumpulkan dan memproses data dengan kecepatan tinggi.

Modul meteran daya optik UC8721 menyediakan port komunikasi USB yang terhubung dengan PC.Operator menggunakan program Demo untuk mengontrol UC8721, melihat nilai pengukuran dan menetapkan parameter.Modul mete daya optik UC8721 menawarkan kinerja yang unggul dalam pengujian Komponen DWDM, komponen AWG&PLC, amplifier optik, dan melakukan pengujian dan aplikasi pengukuran serat optik tujuan umum lainnya.Dibandingkan dengan modul pengukur daya UC Instruments lainnya, UC8721 memiliki fitur pengambilan sampel berkecepatan tinggi dan dimensi yang ringkas dan sangat cocok untuk sistem pengambilan sampel pengukur daya optik yang dirakit menjadi berbagai bentuk dan beberapa saluran.

Perangkat lunak harus digunakan

Modul pengukur daya optik UC8721 dapat berkomunikasi dengan PC melalui kabel komunikasi USB bawaannya.Modul pengukur daya optik UC8721 dapat menggunakan perangkat lunak aplikasi yang disediakan oleh Guangzhou Youxi untuk mengatur parameter modul dan melakukan semua operasi aplikasi.

Jelaskan dengan antarmuka pintu

Kabel berpelindung inti USB ke 1B4

Port komunikasi terhubung ke kabel pelindung inti USB ke 1B4, yang dapat langsung dihubungkan ke PC untuk menjalin komunikasi.

Port masukan sinkron

Port input sinyal sinkron, menggunakan konektor SMA, menerima sinyal pemicu pulsa dari luar, tepi naik efektif.

Antarmuka input optik

Port input sinyal laser. Saat jumper serat optik disambungkan ke modul pengukur daya optik, adaptor sambungan diperlukan di tengah. Adaptor sambungan harus sesuai dengan jenis konektor meteran daya dan konektor serat.

Gambar berikut mencantumkan dua adaptor koneksi tipikal untuk menghubungkan serat optik ke meteran daya optik UC8721 untuk referensi.
